Como proveedor de accionamientos para máquinas papeleras, he sido testigo de primera mano de la intrincada danza de los sistemas eléctricos dentro de estos gigantes industriales. Un factor crítico que puede alterar esta armonía es el desequilibrio de voltaje. En este blog, exploraremos qué es el desequilibrio de voltaje, su impacto en los accionamientos de las máquinas papeleras y por qué es crucial que los operadores de las fábricas de papel comprendan y aborden este problema.
Comprender el desequilibrio de voltaje
El desequilibrio de voltaje ocurre cuando los voltajes en un sistema eléctrico trifásico no son iguales en magnitud o no están desplazados uniformemente 120 grados. En un sistema trifásico ideal, los voltajes de línea a línea deben ser idénticos y los ángulos de fase deben estar perfectamente equilibrados. Sin embargo, en escenarios del mundo real, varios factores pueden provocar un desequilibrio de tensión.
Estos factores incluyen carga desigual de las fases, impedancia desequilibrada en el sistema de distribución de energía, cargas monofásicas conectadas a una fase más que a otras y fallas en el sistema de energía, como un conductor roto. El grado de desequilibrio de voltaje generalmente se expresa como un porcentaje, que se puede calcular utilizando diferentes métodos, siendo el más común el método de la Asociación Nacional de Fabricantes Eléctricos (NEMA).
El impacto en los motores de las máquinas de papel
1. Sobrecalentamiento de motores
Los motores de las máquinas papeleras dependen en gran medida de motores eléctricos para alimentar los diversos componentes, como el sistema de pulpa, la sección de formación de papel y la sección de secado. El desequilibrio de voltaje puede causar un sobrecalentamiento significativo en estos motores. Cuando los voltajes están desequilibrados, la corriente en cada fase también lo estará. Según la ley de Joule ((P = I^{2}R)), un aumento de la corriente conduce a un aumento de la disipación de potencia en forma de calor.
El sobrecalentamiento puede reducir la vida útil del aislamiento del motor y provocar fallas prematuras. La rotura del aislamiento puede provocar cortocircuitos, que no sólo dañan el motor sino que también pueden provocar riesgos de seguridad en la fábrica de papel. Además, el sobrecalentamiento continuo puede hacer que el motor funcione de manera menos eficiente, aumentando el consumo de energía y los costos operativos.
2. Eficiencia reducida del motor
Además del sobrecalentamiento, el desequilibrio de voltaje reduce la eficiencia general de los motores de las máquinas papeleras. Un suministro de voltaje desequilibrado crea componentes de secuencia negativa en el campo magnético del motor. Estos componentes de secuencia negativa producen un par que se opone a la rotación del motor, reduciendo efectivamente el par de salida útil.
Como resultado, el motor tiene que consumir más corriente para mantener la velocidad y el par requeridos, lo que genera mayores pérdidas de potencia. Esta ineficiencia no sólo le cuesta más a la fábrica de papel en términos de facturas de electricidad, sino que también ejerce una presión adicional sobre el motor, acortando aún más su vida útil.
3. Vibración y Ruido
El desequilibrio de voltaje también puede causar vibraciones y ruidos excesivos en los motores de las máquinas papeleras. Los campos magnéticos desequilibrados creados por voltajes desiguales dan como resultado fuerzas desiguales que actúan sobre el rotor del motor. Estas fuerzas desiguales hacen que el rotor vibre, lo que puede transmitirse a la maquinaria circundante y a la propia máquina de papel.
La vibración excesiva puede dañar componentes mecánicos como cojinetes, acoplamientos y engranajes. También puede provocar una desalineación de los elementos formadores del papel, afectando la calidad del papel producido. Además, el aumento de los niveles de ruido puede ser una molestia para los trabajadores de la fábrica e incluso puede representar un riesgo para la salud si están expuestos a ruidos de altos decibeles durante períodos prolongados.
4. Mal funcionamiento de los accionamientos electrónicos
Los accionamientos de las máquinas papeleras modernas suelen utilizar accionamientos electrónicos de frecuencia variable (VFD) para controlar la velocidad y el par de los motores. El desequilibrio de voltaje puede tener un efecto perjudicial en estos VFD. La electrónica de potencia de los VFD está diseñada para funcionar dentro de un cierto rango de voltaje y corriente.
Los voltajes desequilibrados pueden causar condiciones de sobrevoltaje o subvoltaje en el VFD, lo que desencadena apagados de protección. Las paradas frecuentes pueden alterar el proceso de fabricación del papel y provocar pérdidas de producción. Además, las corrientes desequilibradas pueden provocar una tensión excesiva en los dispositivos semiconductores del VFD, lo que reduce su confiabilidad y aumenta la probabilidad de fallas.
Mitigar el impacto del desequilibrio de voltaje
1. Monitoreo y Detección
El primer paso para mitigar el impacto del desequilibrio de voltaje es monitorear el sistema eléctrico regularmente. La instalación de dispositivos de monitoreo de voltaje en puntos clave del sistema de distribución de energía de la fábrica de papel puede ayudar a detectar el desequilibrio de voltaje de manera temprana. Estos dispositivos pueden proporcionar datos en tiempo real sobre los niveles de voltaje en cada fase, lo que permite a los operadores tomar medidas correctivas antes de que la situación empeore.
2. Equilibrio de carga
Una de las formas más efectivas de reducir el desequilibrio de voltaje es equilibrar las cargas en las tres fases. Esto se puede lograr redistribuyendo las cargas monofásicas de manera uniforme entre las fases. Además, utilizar cargas trifásicas siempre que sea posible puede ayudar a mantener un sistema eléctrico más equilibrado.
3. Corrección del factor de potencia
La corrección del factor de potencia también puede ayudar a reducir el desequilibrio de voltaje. Al instalar condensadores de corrección del factor de potencia, se puede reducir la potencia reactiva del sistema, mejorando la calidad general de la energía. Esto puede ayudar a estabilizar los niveles de voltaje y reducir el impacto del desequilibrio en los accionamientos de la máquina papelera.
4. Actualización del sistema de distribución de energía
En algunos casos, puede ser necesario actualizar el sistema de distribución de energía para abordar problemas persistentes de desequilibrio de voltaje. Esto puede implicar el reemplazo de cables, transformadores y aparamenta viejos o dañados. Un sistema de distribución de energía bien diseñado y mantenido puede proporcionar un suministro de voltaje más estable y equilibrado a los motores de la máquina papelera.
El papel de un proveedor confiable de accionamientos para máquinas de papel

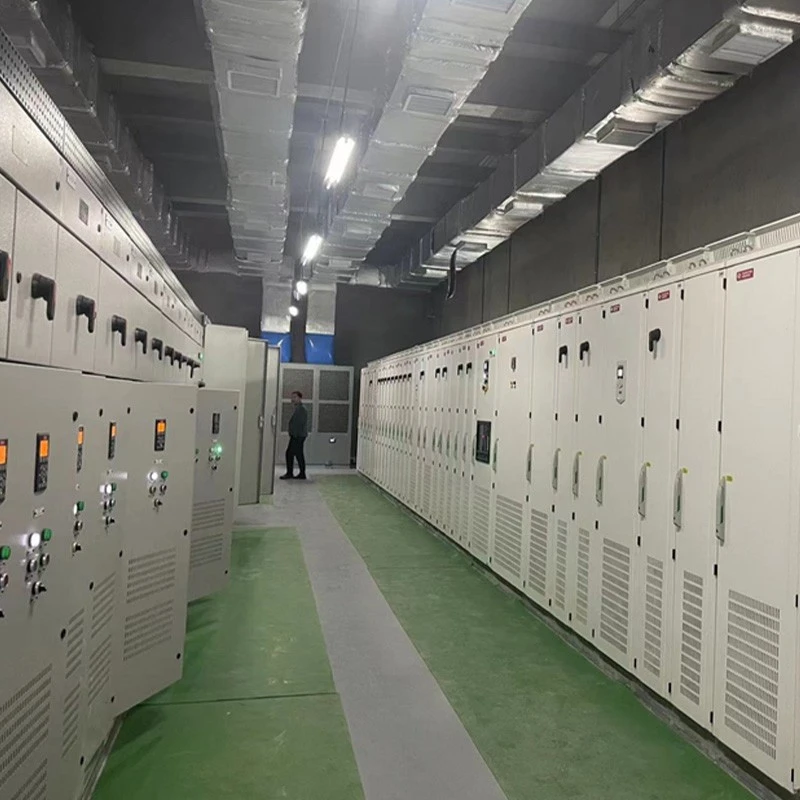

Como proveedor de accionamientos para máquinas papeleras, desempeñamos un papel crucial a la hora de ayudar a las fábricas de papel a abordar los problemas de desequilibrio de voltaje. Ofrecemos una gama de variadores de alta calidad que están diseñados para ser más tolerantes al desequilibrio de voltaje. NuestroUnidad para fábricas de papelestán equipados con funciones de protección avanzadas que pueden detectar y responder a condiciones de desequilibrio de voltaje, minimizando el riesgo de daños a los motores y variadores electrónicos.
También proporcionamos soporte técnico integral a nuestros clientes. Nuestro equipo de expertos puede ayudar a los operadores de fábricas de papel a analizar sus sistemas eléctricos, identificar las causas del desequilibrio de voltaje e implementar estrategias de mitigación efectivas. Ya sea equilibrio de carga, corrección del factor de potencia o actualizaciones del sistema, tenemos el conocimiento y la experiencia para garantizar que los controladores de su máquina papelera funcionen sin problemas y de manera eficiente.

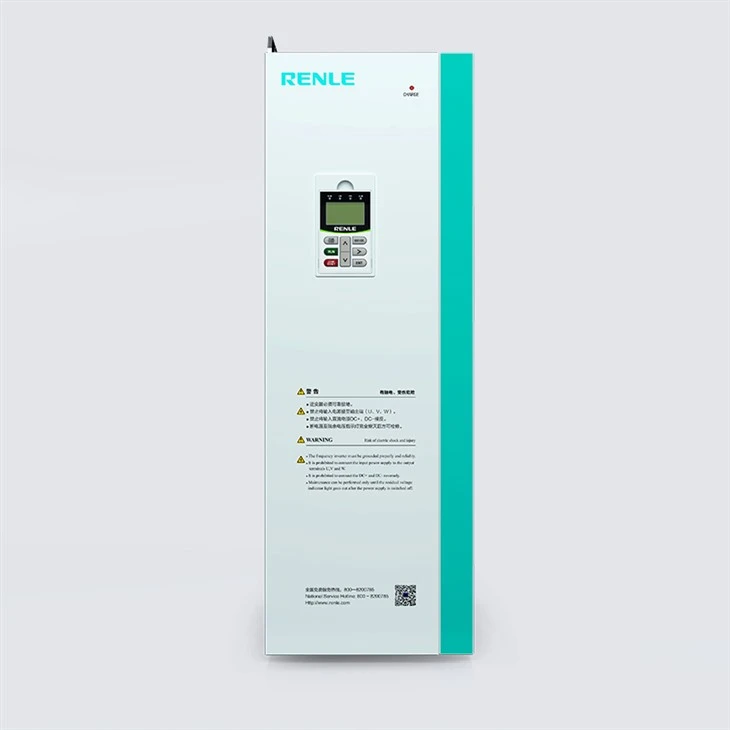

Además, nuestroUnidades utilizadas en fábricas de papelestán diseñados para la eficiencia energética, lo que puede ayudar a compensar el aumento del consumo de energía causado por el desequilibrio de voltaje. Al elegir nuestras unidades, las fábricas de papel no solo pueden reducir sus costos operativos sino también contribuir a un proceso de fabricación más sustentable.
Contáctenos para una consulta
Si tiene problemas con el desequilibrio de voltaje en las unidades de su máquina papelera o está buscando actualizar su sistema de unidad existente, estamos aquí para ayudarlo. Nuestro equipo de expertos puede brindarle una consulta gratuita para evaluar sus necesidades y recomendar las mejores soluciones para su fábrica de papel. No permita que el desequilibrio de voltaje interrumpa su producción y aumente sus costos. Contáctenos hoy para obtener más información sobre nuestras soluciones de accionamiento de máquinas de papel y cómo podemos ayudarlo a optimizar su proceso de fabricación de papel.
Referencias
- Asociación Nacional de Fabricantes Eléctricos (NEMA). (2016). NEMA MG 1 - 2016, Motores y Generadores.
- Estándar IEEE 1159 - 2019, Práctica recomendada por IEEE para monitorear la calidad de la energía eléctrica.
- Chapman, SJ (2012). Fundamentos de maquinaria eléctrica (5ª ed.). McGraw - Educación de Hill.
