PRINCIPIO DE FUNCIONAMIENTO

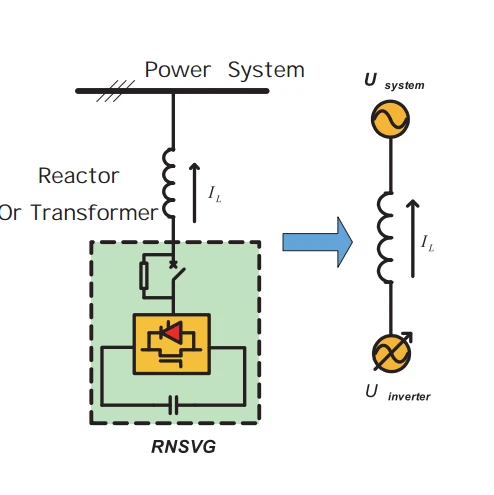

| Un circuito puente auto-conmutado, compuesto por dispositivos electrónicos de potencia conmutables (IGBT) de alta-potencia, se conecta en paralelo a la red eléctrica a través de un reactor convertidor (o transformador). Al ajustar adecuadamente la amplitud y fase del voltaje de salida del lado CA- del circuito puente, o al controlar directamente la corriente del lado CA-, el circuito puede absorber o suministrar la corriente reactiva requerida, logrando así una compensación dinámica de potencia reactiva. |
|

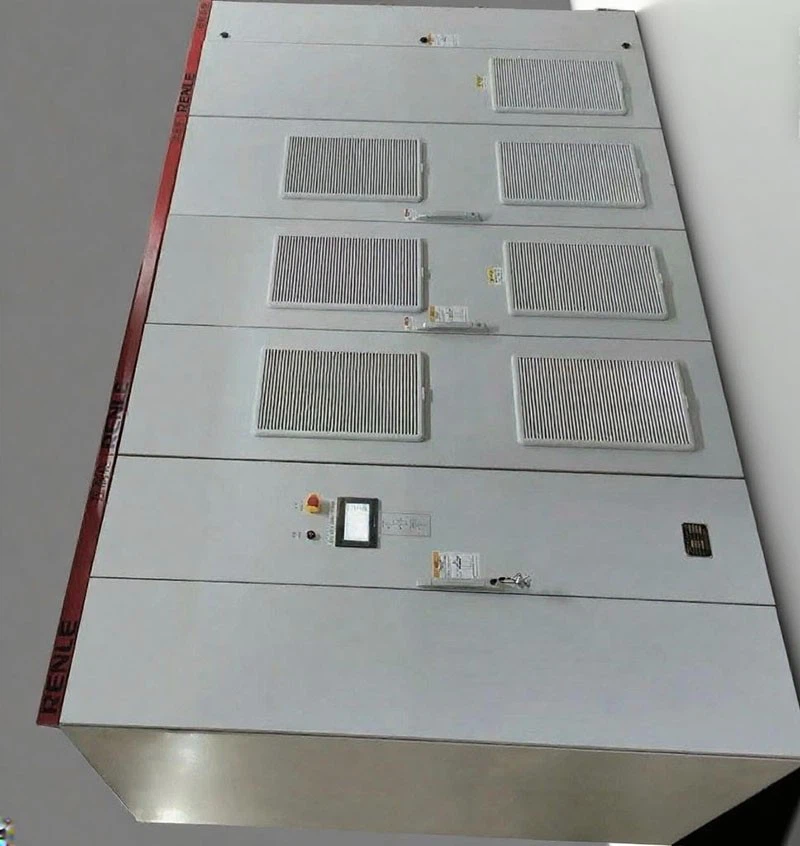

Características del producto
1. Está equipado con capacidades anti-armónicas, que aumentan la confiabilidad de los dispositivos de potencia reactiva.
Como generador de energía activa más avanzado, el RNSVG no sufre daños por sobrecarga debido a corrientes armónicas en el sistema, lo que mejora significativamente la confiabilidad del dispositivo. Por el contrario, los compensadores de condensadores tradicionales tienden a amplificar los armónicos en el sistema, lo que puede provocar fallas en los condensadores y reducir en gran medida la confiabilidad de los dispositivos de compensación de potencia reactiva.
2. Evita por completo la resonancia y mejora enormemente la seguridad.
La capacidad de compensación de potencia reactiva estática del RNSVG elimina teóricamente la posibilidad de resonancia, lo que mejora significativamente la seguridad operativa del sistema de distribución de energía. Por el contrario, los compensadores pasivos tradicionales son susceptibles a la resonancia en serie o en paralelo, lo que supone un riesgo para la seguridad durante el funcionamiento.
3. La respuesta rápida garantiza una mejor compensación.
El RNSVG, un generador de energía activa basado en dispositivos IGBT de alta-potencia totalmente controlados, tiene una respuesta de control excepcionalmente rápida: menos de 1 ms en operación de bucle abierto-y menos de 5 ms en operación de bucle cerrado-. La mejora de la calidad de la energía está estrechamente relacionada con la velocidad de respuesta. Una respuesta más rápida proporciona una mejor mitigación de las fluctuaciones y parpadeos de voltaje.
4. El ajuste dinámico y continuo proporciona una compensación precisa de la potencia reactiva.
Al funcionar como un generador dinámico de energía reactiva, el RNSVG genera con precisión corriente reactiva en tiempo real de acuerdo con las variaciones de carga, lo que permite un ajuste continuo y continuo de la potencia reactiva. Esto evita tanto la sub-compensación como la sobre-compensación, logrando un control preciso de la potencia reactiva. Al mismo tiempo, reduce las pérdidas y mejora la eficiencia energética.
5. El ajuste bidireccional-de inductivo a capacitivo permite que el dispositivo se adapte automáticamente a una gama más amplia de condiciones operativas.
El RNSVG puede proporcionar potencia reactiva tanto capacitiva como inductiva, ajustándose automáticamente según las diferentes condiciones de funcionamiento. Cuando se elimina una carga pesada o la reactancia capacitiva aumenta repentinamente, puede ocurrir una sobretensión. En tales casos, el RNSVG puede absorber automáticamente el exceso de potencia reactiva en el sistema, reduciendo el voltaje a un nivel normal y garantizando el funcionamiento seguro de los equipos eléctricos.
6. La capacidad de filtrado de armónicos garantiza una energía eléctrica más limpia.
El RNSVG es capaz de filtrar armónicos. Al tiempo que proporciona potencia reactiva dinámica, su capacidad restante puede filtrar armónicos del orden 2 al 13, mejorando así la calidad de la energía y reduciendo la contaminación eléctrica.

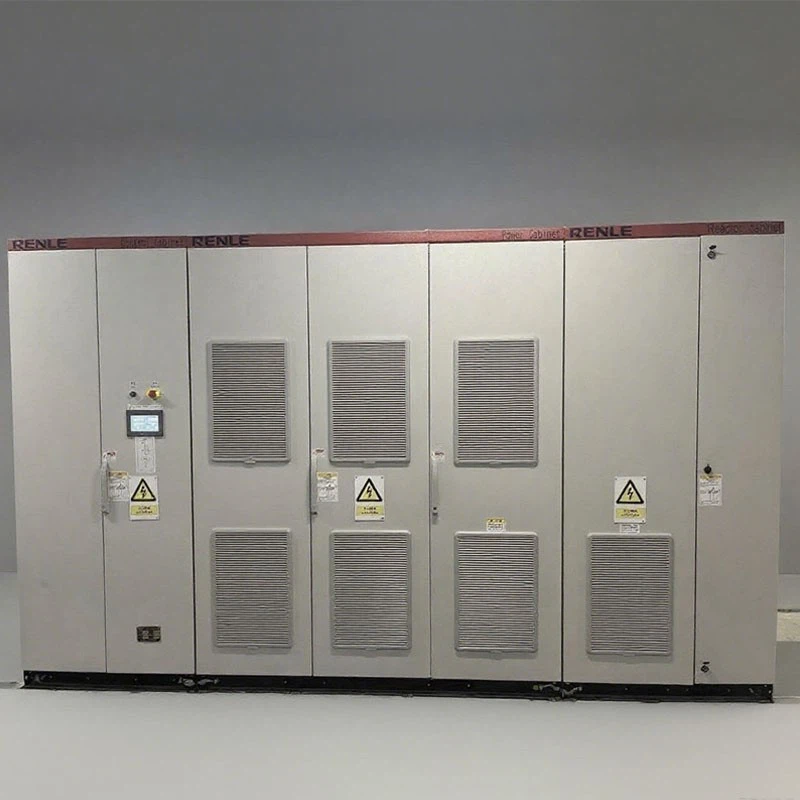

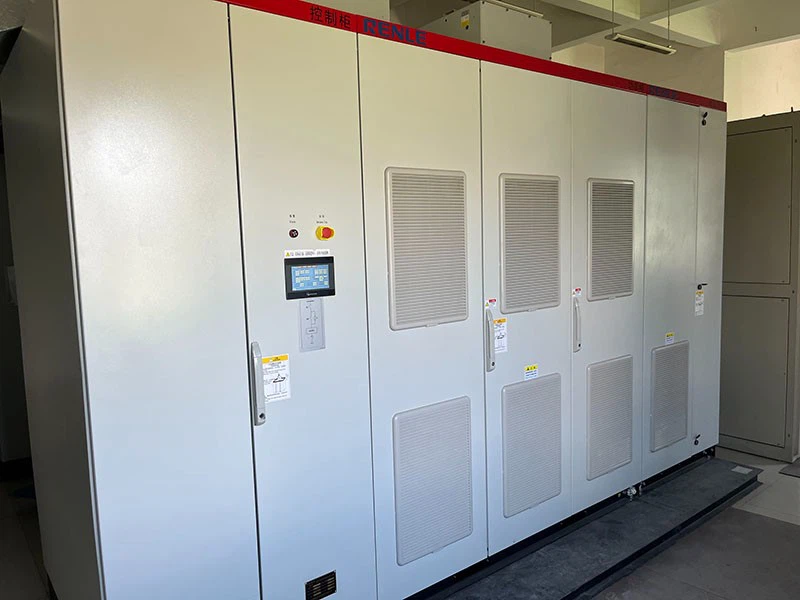

Configuración y estructura del sistema

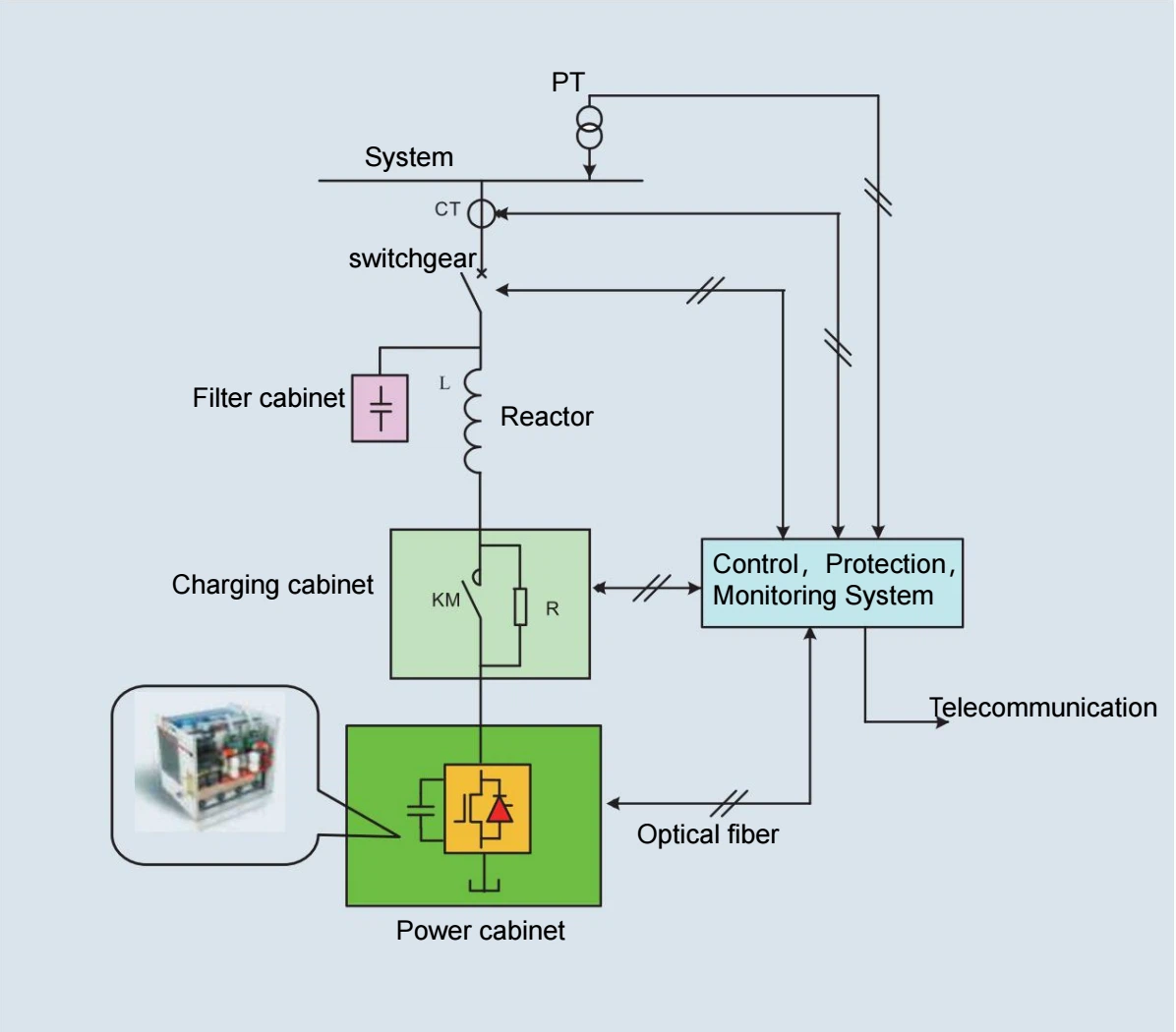

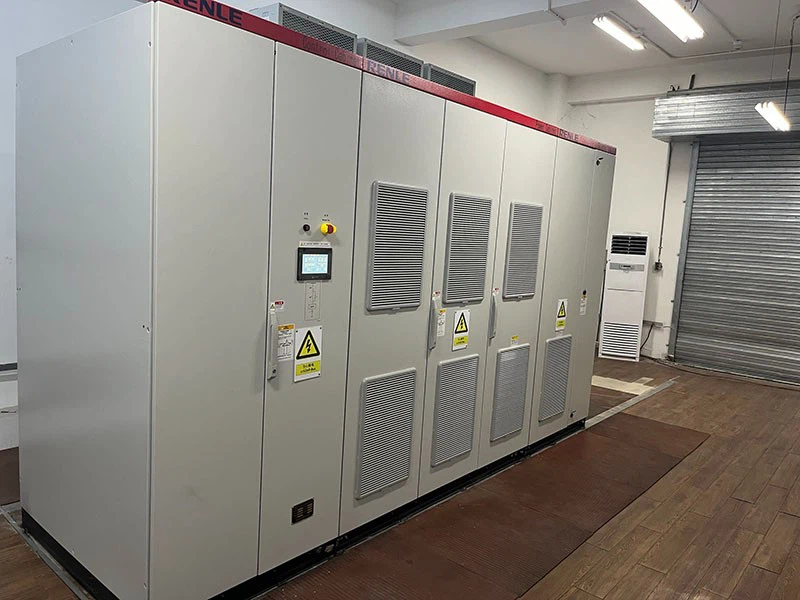

El sistema de compensación de potencia reactiva estática RNSVG consta de un reactor convertidor, un gabinete de carga, un gabinete de energía, un gabinete de control y un gabinete de filtro. Sus principales componentes y estructura se muestran en el siguiente diagrama:

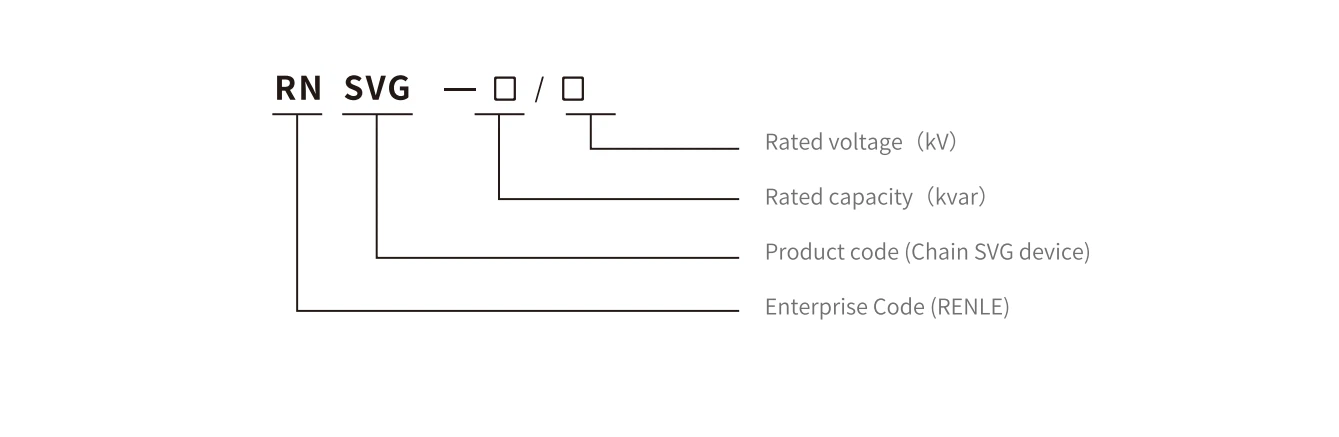

Descripción del modelo
Parámetros técnicos
|
Características del producto |
Tensión nominal (V) |
AC380± 1 5%,AC660±15 %. |
|
frecuencia de funcionamiento (Hz) |
50±5% |
|
|
Compensación reactiva |
Modo opcional, control automático de capacidad. |
|
|
Rango de ajuste de potencia reactiva |
Un ajuste continuo y continuo entre la potencia reactiva inductiva nominal y la potencia reactiva capacitiva nominal. |
|
|
Tiempo de respuesta |
1ms |
|
|
Pérdida de potencia activa |
<3% under rated module power |
|
|
capacidad de sobrecarga |
120% |
|
|
modo de funcionamiento de varias-máquinas |
carrera paralela |
|
|
Mientras tanto entre el fracaso |
Mayor o igual a 100.000 horas |
|
|
Funciones de control |
Frecuencia de conmutación |
10kHz en promedio |
|
Algoritmo de control |
Algoritmo de compensación de vectores de detección de campo con capacidad-adaptativa propia |
|
|
Forma de control |
control de circuito cerrado |
|
|
Controlador |
DSP digitales |
|
|
Función de comunicación |
Protocolo de comunicación remota de Modbus, interfaz de comunicación RS485/232/LAN |
|
|
Conexión de control |
Fibra óptica o conexión eléctrica. |
|
|
Características de la estructura |
Nivel de protección |
IP20 o personalizado según las demandas del cliente. |
|
color |
RAL7035 (Gris claro), se pueden suministrar otros colores bajo pedido. |
|
|
forma de enfriar |
Refrigeración por aire forzado |
|
|
Estructura general |
soporte de suelo |
|
|
Forma de instalación |
Instalación en interiores, métodos opcionales de fijación y cables entrantes. |
|
|
Ambiental condiciones |
Temperatura ambiente |
-25 grados -+40 grados |
|
Temperatura de almacenamiento |
-25 grados -+55 grados |
|
|
Humedad relativa |
95% como máximo, libre de condensación |
|
|
Altitud |
Instalado a una altitud de menos de 2000 metros. |
|
|
Electromagnético compatibilidad |
De conformidad con GB/T7251-2005 (GB/T7261-2000), incluida la perturbación del tren de impulsos en las ondas de oscilación de amortiguación, la perturbación de la descarga electrostática, la perturbación del campo electromagnético radiado, la perturbación transitoria rápida, el grado de perturbación por sobretensión (impacto), la resistencia a la perturbación de la interrupción de voltaje, la prueba de emisión electromagnética, etc. |
|
Tabla de selección de productos
Tabla de configuración del dispositivo de gestión dinámica de energía tipo cadena de 6 kV-
|
Modelo |
Capacidad (kvar) |
Voltaje (kW) |
Ancho(mm) |
diámetro(mm) |
Mmm) |
|
RNSVG-1000/6 |
1000 |
6 |
3300 |
1400 |
2405 |
|
RNSVG-1500/6 |
1000 |
3300 |
1400 |
2405 |
|
|
RNSVG-2000/6 |
2000 |
3300 |
1400 |
2405 |
|
|
RNSVG-3000/6 |
3000 |
3400 |
1400 |
2405 |
|
|
RNSVG-4000/6 |
4000 |
4800 |
1400 |
2405 |
|
|
RNSVG-5000/6 |
5000 |
4800 |
1400 |
2405 |
|
|
RNSVG-6000/6 |
6000 |
3600 |
1400 |
2405 |
|
|
RNSVG-7000/6 |
7000 |
3600 |
1400 |
2405 |
|
|
RNSVG-8000/6 |
8000 |
5600 |
1400 |
2405 |
Nota: Los reactores SVG con una capacidad de 6000 o superior utilizan reactores huecos, que no están incluidos en este rango de tamaño. Los tamaños anteriores son sólo para referencia. Para los modelos que no figuran en la tabla, consulte directamente con el fabricante.
Tabla de configuración del dispositivo de gestión dinámica de energía tipo cadena de 10 kV-
|
Modelo |
Capacidad (kvar) |
Voltaje (kW) |
Ancho(mm) |
diámetro(mm) |
Mmm) |
|
RNSVG-1000/10 |
1000 |
10 |
4000 |
1400 |
2405 |
|
RNSVG-2000/10 |
2000 |
4000 |
1400 |
2405 |
|
|
RNSVG-3000/10 |
3000 |
4000 |
1400 |
2405 |
|
|
RNSVG-4000/10 |
4000 |
4100 |
1400 |
2405 |
|
|
RNSVG-5000/10 |
5000 |
4100 |
1400 |
2405 |
|
|
RNSVG-6000/10 |
6000 |
4100 |
1400 |
2405 |
|
|
RNSVG-8000/10 |
8000 |
6100 |
1400 |
2405 |
|
|
RNSVG-10000/10 |
10000 |
4900 |
1400 |
2405 |
|
|
RNSVG-12000/10 |
12000 |
4900 |
1400 |
2405 |
Nota: Los reactores SVG con una capacidad de 8000 o superior utilizan reactores huecos, que no están incluidos en este rango de tamaño. Los tamaños anteriores son sólo para referencia. Para los modelos que no figuran en la tabla, consulte directamente con el fabricante.
Área de aplicación
La compensación de potencia reactiva estática de RENLE se utiliza para la compensación de potencia reactiva en motores de CA, rectificadores, convertidores de frecuencia, calentamiento por inducción de media- y alta-frecuencia, soldadura, cargas mixtas y aplicaciones similares. Es adecuado para procesos de bajo-voltaje y alta-potencia, como electrólisis, galvanoplastia, hornos de arco eléctrico, unidades de bombeo de yacimientos petrolíferos, laminadores de acero, plantas químicas, hornos de frecuencia-intermedia, metros, fábricas de maquinaria, estaciones de energía eólica, estaciones de bombeo, puertos, fábricas de automóviles, lugares de exposición y edificios de oficinas.
 |
Central eléctricaTurbinas eólicas, compresores, plantas de almacenamiento de agua por bombeo, ventiladores de tiro, bombas de condensado, bombas de circulación de agua, bombas de agua de alimentación de calderas y equipos similares. |
 |
Petróleo, Petroquímica, Gas naturalBombas de transferencia de tuberías, bombas de inyección, bombas de agua de alimentación, bombas sumergibles de aceite, bombas de circulación de agua, bombas de salmuera, compresores, ventiladores de refuerzo, bombas de transferencia de aceite, bombas eléctricas sumergibles y equipos similares. |
 |
Carbón, MineríaBombas de eliminación de incrustaciones, bombas de lodo, bombas de lodo de escoria, bombas de agua limpia, bombas de alimentación, ventiladores de flujo axial, bombas de agitación, equipos de transmisión de hornos, ventiladores de eliminación de polvo, bombas de drenaje, bombas de medios, ventiladores contra-giratorios y equipos similares. |
 |
Materiales de construcción de cemento.Ventiladores de tiro inducido para hornos, ventiladores de tiro forzado para hornos, ventiladores de cola de horno, ventiladores de cabeza de horno, ventiladores de temperatura media-, ventiladores de molinos de carbón, ventiladores de eliminación de polvo, ventiladores de circulación, ventiladores de molienda de materia prima, ventiladores de molienda de cemento, ventiladores separadores, ventiladores de transporte a presión y equipos similares. |
 |
Siderurgia y metalurgiaSopladores de altos hornos, ventiladores de tiro inducido, ventiladores de compresión, ventiladores de suministro de aire, bombas de agua de alimentación, bombas de suministro de agua, bombas desincrustantes, ventiladores de eliminación de polvo, convertidores, altos hornos y equipos similares. |
 |
Suministro de agua municipalSopladores de aireación (para calefacción, suministro de agua, alcantarillado, etc.), ventiladores de tiro inducido, ventiladores de suministro de aire, bombas de refuerzo, bombas de circulación de agua caliente, bombas de aguas residuales, bombas de agua limpia, bombas de elevación, bombas de suministro de agua, bombas de agua recuperada y equipos similares. |
 |
Industria ligera, Industria químicaSopladores de gas de carbón, bombas de refuerzo, compresores, bombas de flujo axial, bombas de agua blanda, bombas de suministro de agua y equipos similares. |
