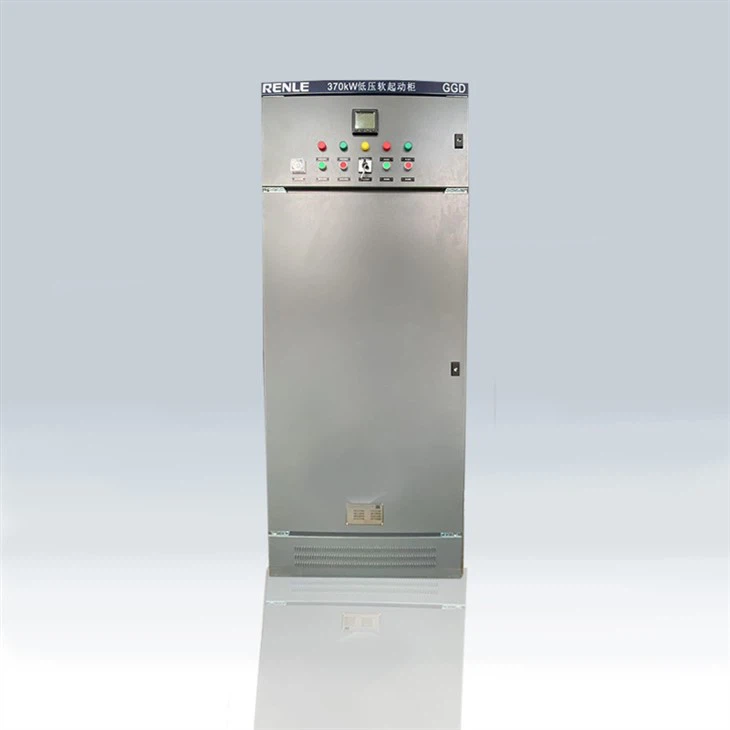

Cuadro Principal de Baja Tensión

• El tablero de distribución principal de baja tensión CA de bajo-voltaje tipo GGD adopta un marco de gabinete estándar ensamblado con materiales tipo C-. Los componentes del marco y las piezas auxiliares especiales son fabricados por Renle, asegurando la precisión y calidad del gabinete. Los componentes del gabinete están diseñados según principios modulares, con orificios de montaje espaciados a intervalos de 20 mm. Su alto nivel de estandarización permite la pre-producción en fábrica, acortando así el ciclo de producción y mejorando la eficiencia del trabajo.

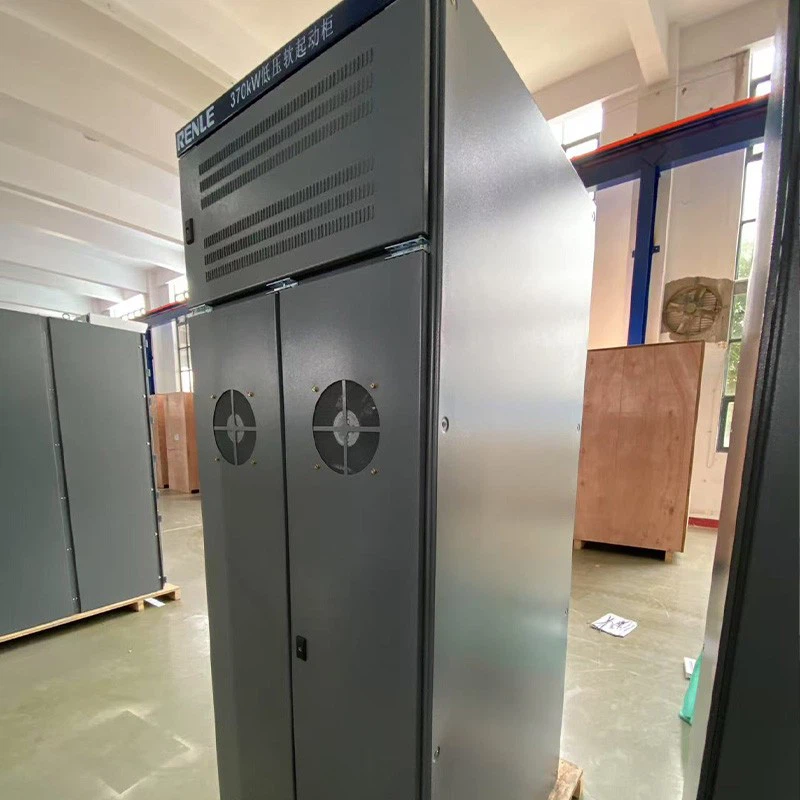

La disipación de calor del gabinete durante el funcionamiento se considera completamente en el diseño del gabinete GGD. Hay ranuras de ventilación en las secciones superior e inferior. Cuando los componentes dentro del gabinete generan calor, el aire caliente sube y sale por las ranuras superiores, mientras que el aire frío ingresa continuamente por las ranuras inferiores. De esta manera se forma un canal de ventilación natural dentro del armario cerrado para garantizar una disipación eficaz del calor.

• De acuerdo con los principios de diseño de los productos industriales modernos, el tablero de distribución principal de bajo voltaje GGD adopta el método de proporción áurea para determinar la apariencia y las dimensiones de cada sección, lo que le da al gabinete una apariencia estéticamente más agradable.
• La puerta del gabinete está conectada al marco mediante una bisagra móvil de tipo eje-, lo que facilita su instalación o extracción. Se coloca una tira selladora de caucho-plástico moldeado a lo largo del reborde de la puerta. Cuando la puerta está cerrada, la tira se comprime entre la puerta y el marco, evitando el impacto entre ambos y mejorando el nivel de protección.

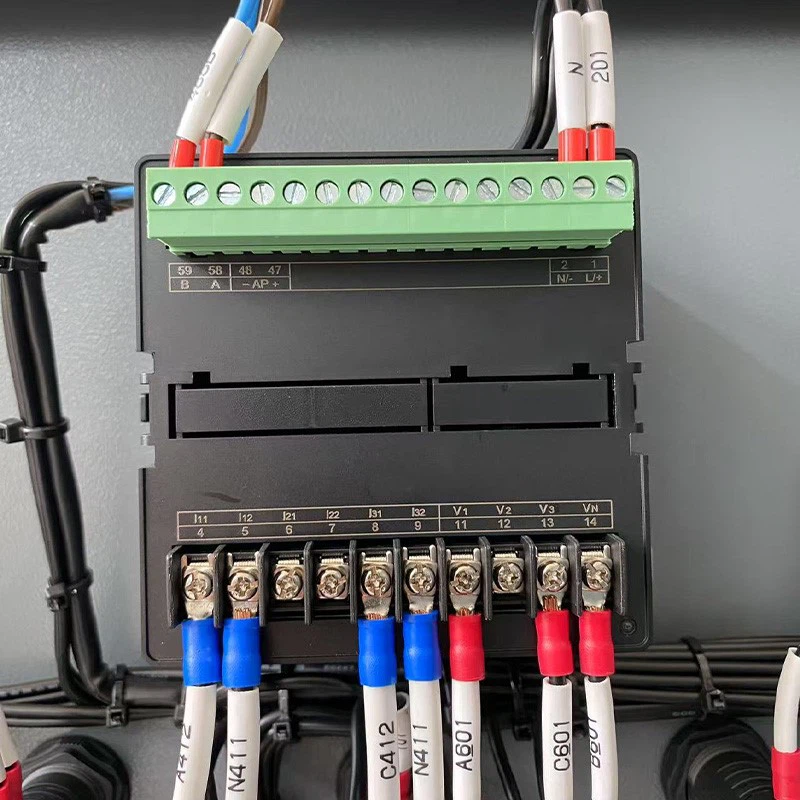

• La puerta del instrumento equipada con componentes eléctricos está conectada al marco mediante un cable de cobre multi-. Los componentes internos del gabinete están conectados a tierra al marco a través de arandelas moleteadas, formando un sistema de conexión a tierra completo para todo el gabinete.
• La superficie del gabinete se trata con tecnología de recubrimiento en polvo electrostático de alta-presión. El recubrimiento presenta una excelente adherencia y calidad. El gabinete tiene un acabado mate que reduce el brillo y brinda a los operadores un entorno visual más cómodo.
• La cubierta superior del tablero principal de baja tensión-se puede quitar cuando sea necesario para facilitar la instalación y el ajuste in situ de la barra colectora principal. Se proporcionan anillos de elevación en las cuatro esquinas de la parte superior para izar y transportar.
• El gabinete tiene un grado de protección de IP30. Dependiendo de los requisitos ambientales, los usuarios pueden elegir niveles de protección entre IP20 e IP40.

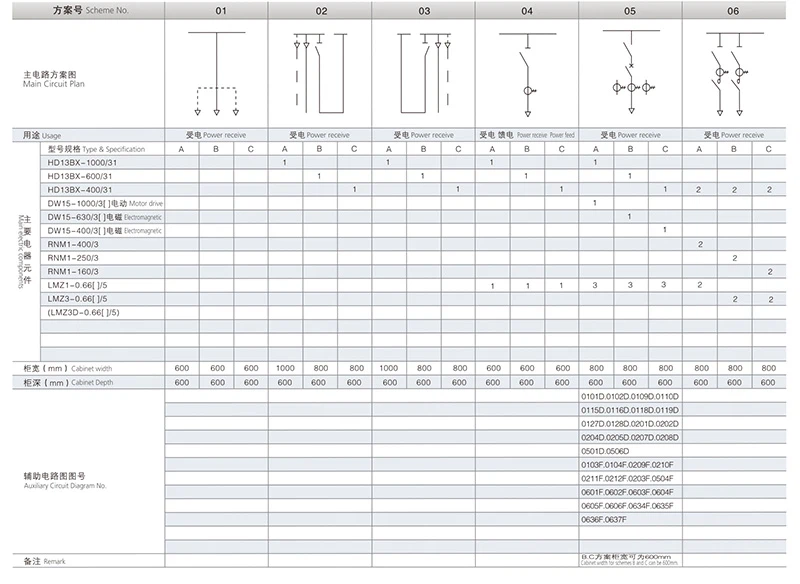

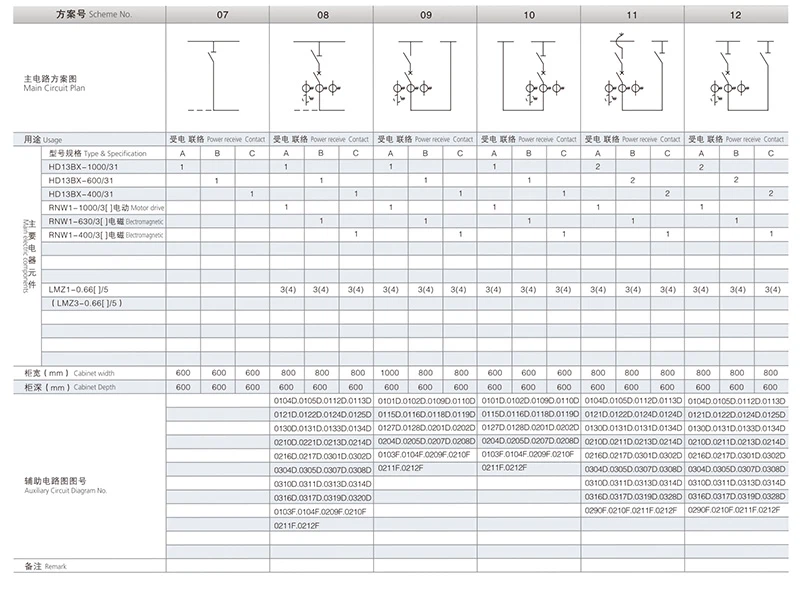

Diseño de circuito auxiliar

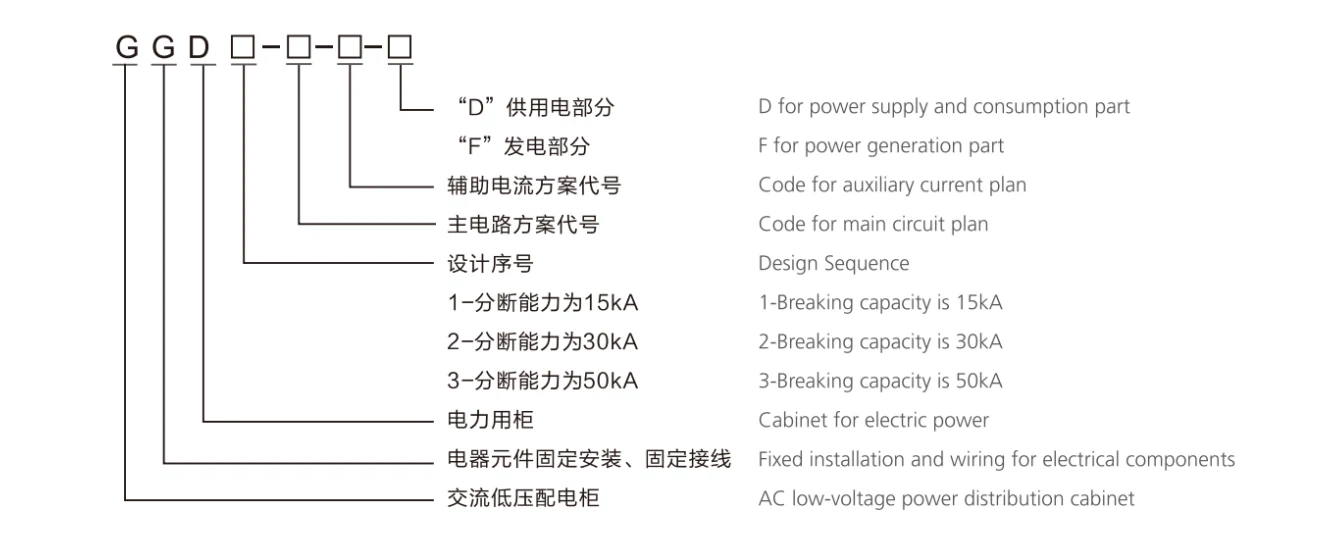

El diseño del circuito auxiliar se divide en dos partes: una para sistemas de suministro de energía y otra para centrales eléctricas.
Autobús principal

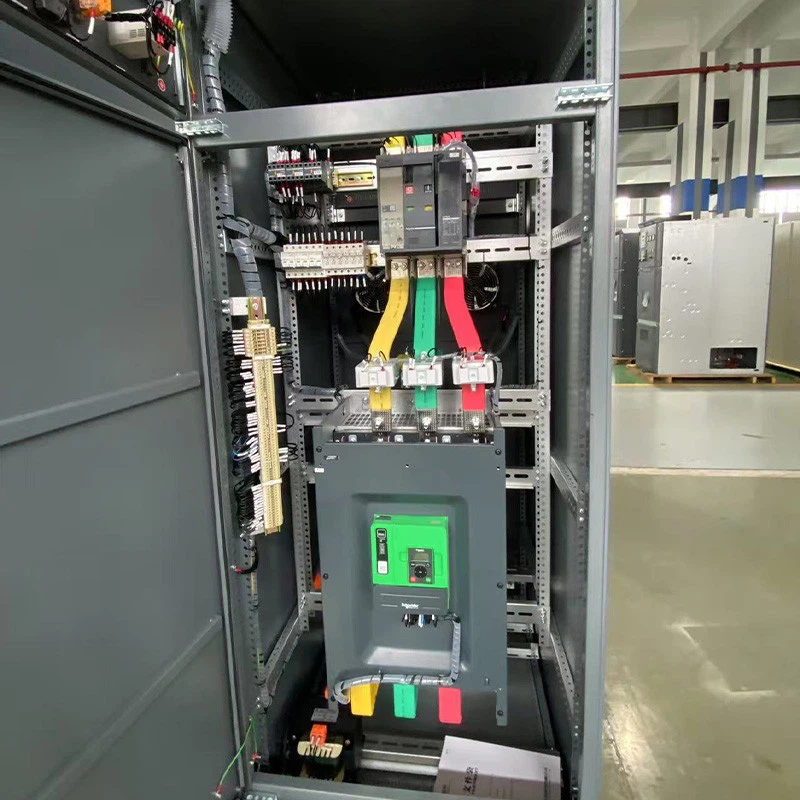

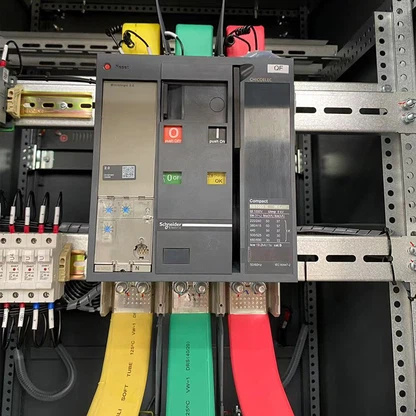

Cuando la corriente nominal es de 1500 A o menos, se utiliza una sola barra colectora de cobre. Cuando la corriente nominal supera los 1500 A, se selecciona una barra colectora de cobre doble. Las superficies de contacto de las barras colectoras están estañadas-.

• La temperatura ambiente debe estar entre -5 grados y +40 grados, con un promedio de 24 horas que no exceda los +35 grados.
• Altitud: no más de 2000 m.
• Humedad relativa: no más del 50 % cuando la temperatura ambiente es de +40 grados. Se permite una humedad relativa más alta a temperaturas más bajas (por ejemplo, hasta el 90% cuando la temperatura ambiente es +20 grados). Puede producirse condensación ocasional debido a cambios de temperatura.
• La inclinación del equipo con respecto al plano vertical no debe exceder los 5 grados durante la instalación.
• Para proteger los componentes eléctricos, el equipo debe instalarse en un lugar resistente a la vibración y la corrosión.
• Póngase en contacto con nuestra empresa para cualquier requisito especial.

	Central eléctrica Turbina eólica, compresor, planta de almacenamiento hidráulico por bombeo, ventilador de tiro, bomba de condensado, bomba de circulación de agua, bomba de agua de alimentación de calderas, etc.
	Petróleo, Petroquímica, Gas natural Bombas de transferencia de tuberías, bombas de inyección, bombas de agua de alimentación, bombas de aceite sumergibles, bombas de circulación de agua, bombas de salmuera, compresores, ventiladores de refuerzo, bombas de transferencia de aceite, bombas eléctricas sumergibles, etc.
	Carbón, Minería Bombas de eliminación de incrustaciones, bombas de lodo, bombas de lodo de escoria, bombas de agua limpia, bombas de alimentación, ventiladores de flujo axial, bombas de agitación, hornos, transmisiones, ventiladores de eliminación de polvo, bombas de drenaje, bombas de medios, ventiladores contra-giratorios, etc.
	Materiales de construcción de cemento. Ventiladores de tiro inducido para horno, ventiladores de tiro forzado para horno, ventiladores de cola de horno, ventiladores de cabeza de horno, ventiladores de temperatura media-, ventiladores de molino de carbón, ventiladores de eliminación de polvo, ventiladores de circulación, ventiladores de molienda de materia prima, ventiladores de molienda de cemento, ventiladores separadores, ventiladores de transporte a presión, etc.
	Siderurgia y metalurgia Sopladores de alto horno, ventiladores de tiro inducido, ventiladores de compresión, ventiladores de suministro de aire, bombas de agua de alimentación, bombas de suministro de agua, bombas de desincrustación, ventiladores de eliminación de polvo, convertidores, altos hornos, etc.
	Suministro de agua municipal Sopladores de aireación (para calefacción, suministro de agua, aguas residuales, etc.), ventiladores de tiro inducido, ventiladores de suministro de aire, bombas de refuerzo, bombas de circulación de agua caliente, bombas de aguas residuales, bombas de agua limpia, bombas de elevación, bombas de suministro de agua y bombas de agua recuperada, etc.
	Industria ligera, Industria química Sopladores de gas de carbón, bombas de refuerzo, compresores, bombas de flujo axial, bombas de agua blanda, bombas de suministro de agua, etc.
